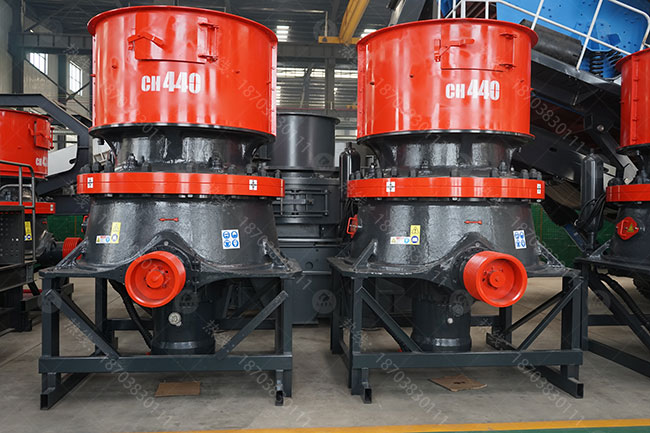

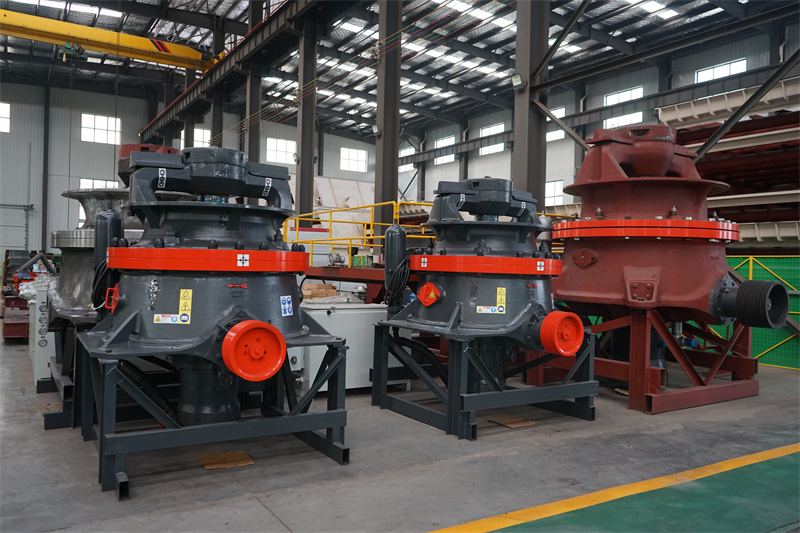

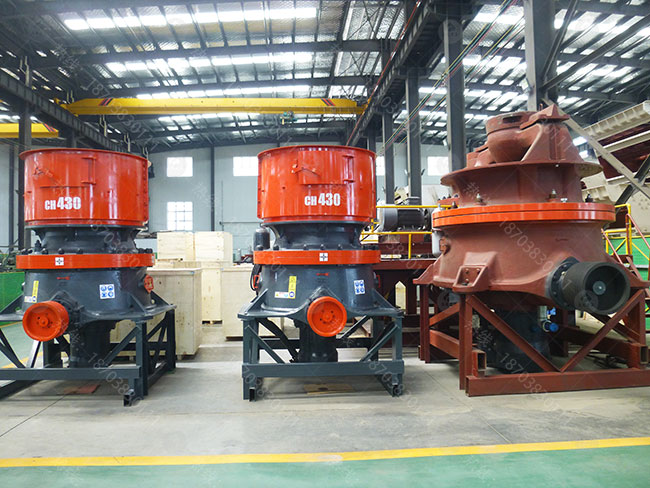

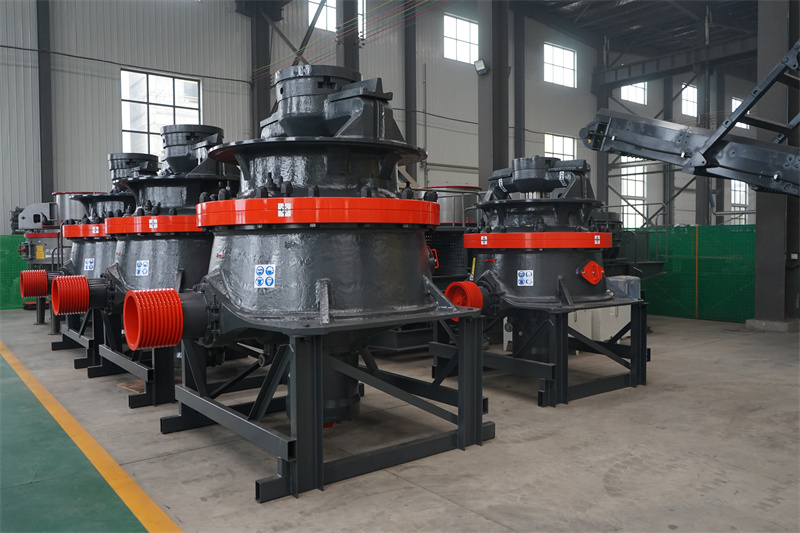

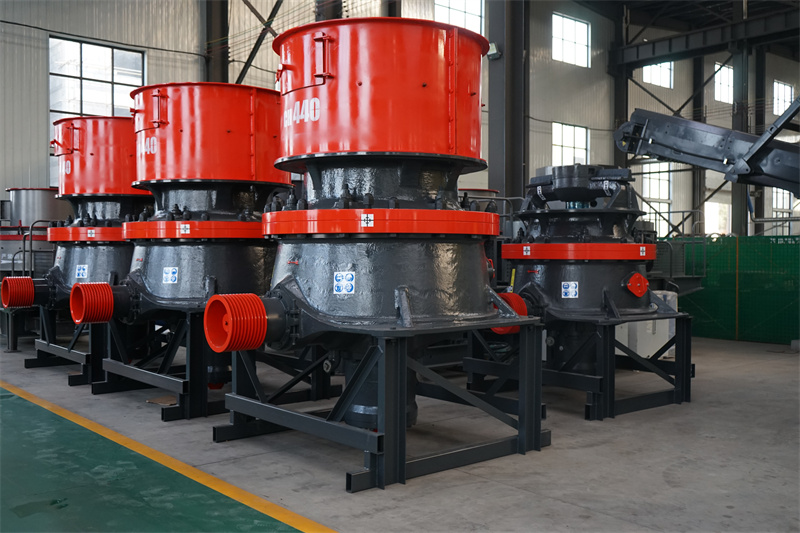

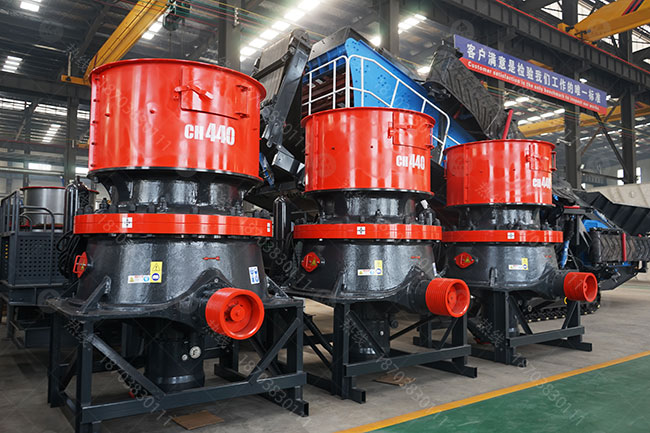

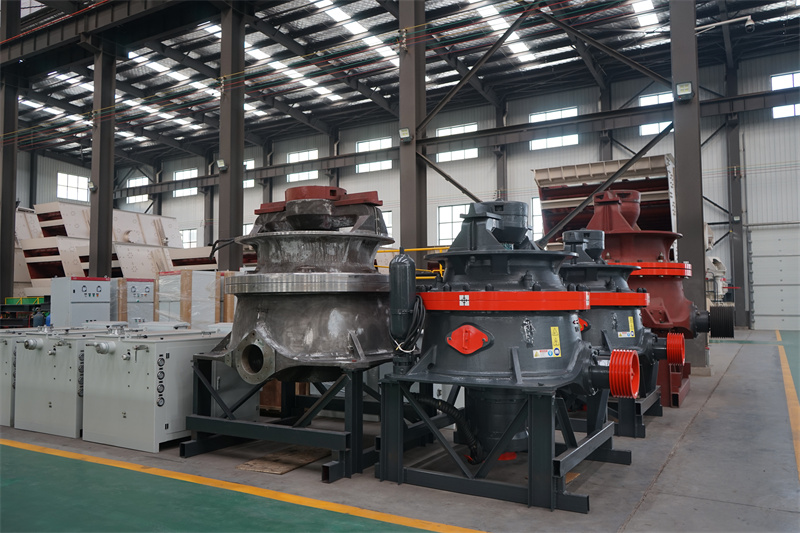

CH系列單缸圓錐破碎機集機械、液壓、電氣、自動化、智能控制等技術于一體的圓錐式破碎機，廣泛應用于金屬與非金屬礦、水泥、砂石、冶金等行業的中碎、細碎和超細碎作業。該圓錐破具有破碎效率高，生產成本低，維護調整方便，破碎產品粒型好等優點，此單缸液壓圓錐破碎機設計緊湊、安裝空間小，可有效節省基建成本。

工作原理

CH系列單缸液壓圓錐式破碎機主要由上架體、中架體（中碎型）、下架體、動錐部、偏心套部、傳動部、液壓缸部等部件組成。工作時，由電動機帶動水平軸旋轉，水平軸通過齒輪帶動偏心套旋轉，再由偏心套帶動動錐部做圓周擺動從而實現連續的擠壓破碎石塊。通過調整處于動錐底部的液壓缸，可以使動錐上下運動從而方便的調整排礦口的大小，方便地調整產品粒度大小。同時液壓缸也提供過鐵保護功能，當有不能破碎的物體(如鐵塊)進入破碎腔時，液壓缸自動使動錐下落，釋放鐵塊，保護圓錐破碎機，異物排出后動錐自動恢復。 破碎機恢復工作狀態，繼續破碎工作。

單缸圓錐破具有以下優勢 :

1.生產效率高承載能力強

單缸液壓圓錐破碎機通過將破碎腔型、偏心距與運動參數相配合，實現了更高的生產效率和產品質量；結合優化的強度設計，高質量的部件，設備的承載能力強、破碎比大、通過量增加。

2.真正實現自動調整排料口，自動清腔功能

全自動控制可連續監測破碎機內部實際負荷，自動監測功能顯示各種運行參數，實時了解圓錐破碎機運行情況。

3.易于維護，有效節省運營成本

液壓圓錐破碎機設備結構簡單，所有維修工作都可在取下上機架后完成，讓檢修更方便，使用維護成本低。

4.機體和腔型優化設計

增強的機架結構設計，關鍵部位采用無損探傷檢測驗收，機體強度更高，運轉更可靠。優化的破碎腔設計，在保證層壓破碎效高的同時，設備的破碎效果不受襯板磨損影響。

5.正壓防塵減少維護量

正壓防塵系統使破碎腔內部壓力始終高于外部壓力，有效降低了灰塵或其他細小顆粒進入破碎腔污染潤滑油，破壞軸承，提高了破碎機的使用壽命，減少了維護工作量。

6.液壓潤滑站一體化

液壓站、潤滑站一體化設計，節省安裝空間；液壓系統采用高壓方式設計來滿足普通壓力需求，設備運轉時有較高的壓力裕量，提高了液壓系統的可靠性。

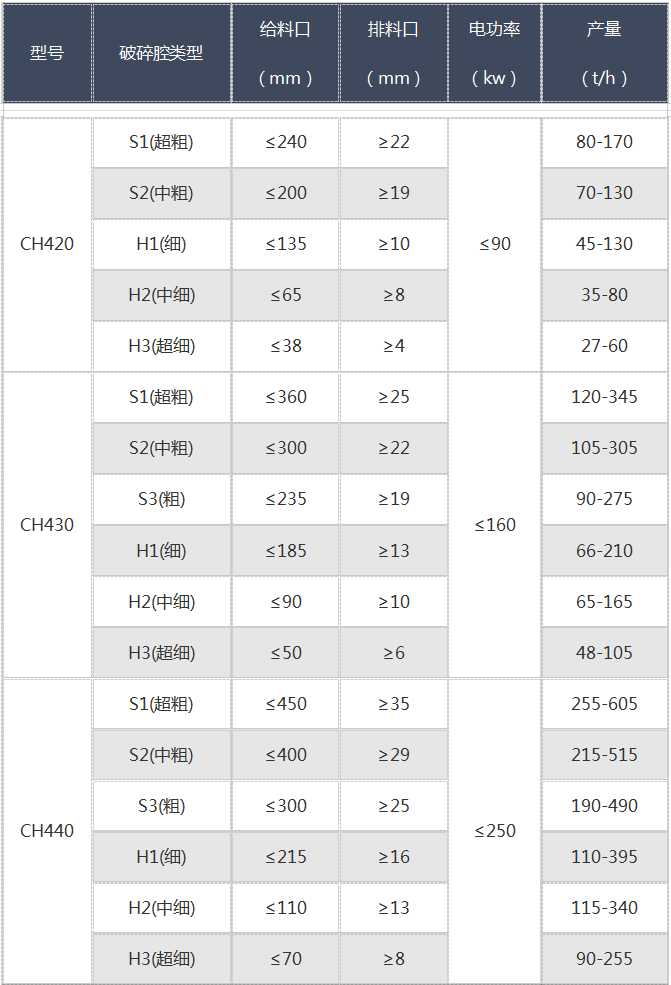

技術參數:
